张拉整体（Tensegrity）是一种独特的结构形式，它结合了杆件和绳索两种基本元素，通过预应力达到自平衡状态。以下是对张拉整体结构的详细介绍：

一、张拉整体的基本概念

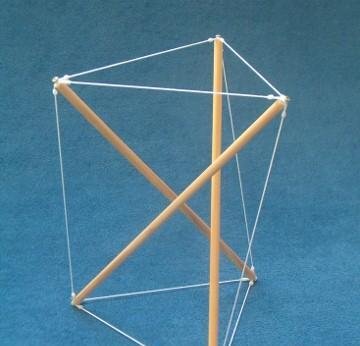

张拉整体结构主要由两类不同的结构组成部分构成：杆和绳索。杆件通常承担压力，而绳索则承担拉力。这些组成部分在空间中以特定的位置、角度和方向相互连接，形成了一种与传统结构截然不同的力学体系。传统结构通常各部分相对规整，以互相垂直的方式连接在一起，而张拉整体则呈现出更为复杂和“神秘”的布局。

二、张拉整体的起源与发展

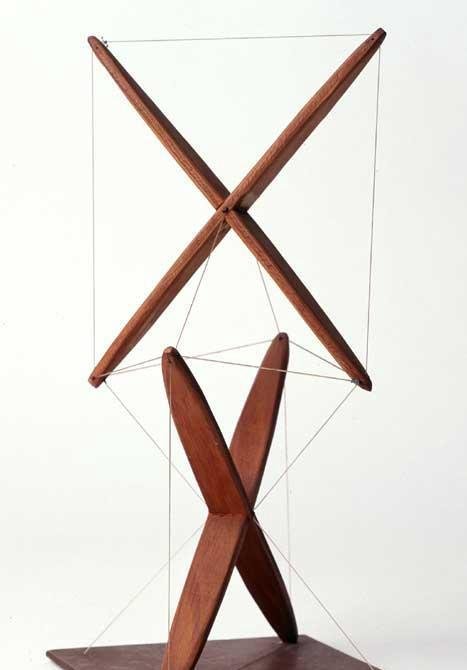

张拉整体结构据说最初是由艺术家Snelson在其作品中创造出来的。他设计了一个名为“Snelson's X”的结构，这个结构由两个摞在一起的X形杆件和连接它们的绳索组成。当Snelson将这个结构展示给建筑师富勒时，富勒立刻意识到这个结构与他一直思索的“问题”的答案相吻合。于是，富勒给这种结构起了个名字，用“tensional”（张拉）和“integrity”（整体）两个词的词根合成了“tensegrity”（张拉整体）这个词。

三、张拉整体的结构特征

预应力：张拉整体结构的一个显著特征是存在预应力。预应力使得绳索处于绷紧状态，从而提供刚度。这种预应力是结构自平衡的基础。

自平衡：在没有外力作用的情况下，张拉整体结构能够保持平衡状态。这是由绳索和杆件的相互作用以及预应力共同实现的。

铰接：张拉整体结构的组件之间通常被认为是铰接的，即它们可以在连接点处相对转动。这种铰接方式使得结构在受力时能够更灵活地调整形状和内力分布。

四、张拉整体的变体与发展

虽然张拉整体结构的基本定义是存在预应力才能自平衡的铰接结构，但在实际应用和研究中，这一定义得到了不断的扩展和丰富。例如：

杆件与杆件之间可以直接连接在一个点上，形成不同类型的张拉整体结构。根据连接点的数量，可以将张拉整体结构细分为不同的类别，如Class 1、Class 2等。

构件的形状和受力方式也得到了扩展。除了传统的直线形杆件和绳索外，还有研究采用了弯曲的杆件、三维形状的构件等。这些变体使得张拉整体结构在设计和应用上更加灵活多样。

在数学领域，张拉整体结构被抽象为带有几何约束的图论问题。通过引入不同的构件类型（如bar、cable、strut等）和约束条件（如距离等于、小于、大于某个值等），可以研究张拉整体结构的刚性和稳定性等问题。

五、张拉整体的应用

由于张拉整体结构具有独特的力学性能和美学效果，它在建筑、艺术、机械等领域得到了广泛的应用。例如：

在建筑领域，张拉整体结构被用于设计独特的建筑造型和空间结构，如张拉整体穹顶、张拉整体塔等。

在艺术领域，张拉整体结构被艺术家们用于创作具有视觉冲击力和艺术感染力的作品。

在机械领域，张拉整体结构被用于设计机器人、航空航天器等复杂机械系统的结构支撑和传动部件。

六、结论

张拉整体结构是一种具有独特魅力和广泛应用前景的结构形式。它通过预应力、自平衡和铰接等特性实现了结构的稳定性和灵活性。随着研究的不断深入和应用领域的不断拓展，张拉整体结构将在未来发挥更加重要的作用。

以上内容仅为张拉整体结构的简介（一），后续还将继续介绍张拉整体结构的更多细节和应用实例。
