MB6S整流桥芯片介绍
MB6S是一款整流桥芯片，其主要作用是利用二极管的单向导通特性，将交流电转换成直流电。以下是对MB6S整流桥芯片的详细介绍：
一、封装形式与外观

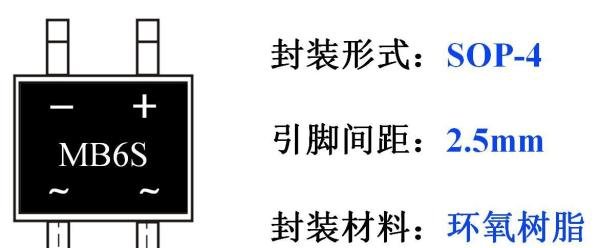

封装形式：MB6S采用SOP-4贴片封装，引脚间距为2.5mm，封装材料为环氧树脂。这种封装形式使得MB6S具有良好的稳定性和可靠性，适用于各种贴片式电路板的安装。
外观：MB6S芯片外观小巧，结构紧凑，方便在电路中集成。其引脚布局合理，便于焊接和连接。
二、型号解读
三、电性能参数
正向电流：MB6S整流桥的正向电流为1A，这意味着它可以在不超过1A的电流下正常工作。
最大瞬时正向压降：MB6S的最大瞬时正向压降为1.05V，这是整流桥在正向导通时产生的电压降，它反映了整流桥的内阻和效率。
最大反向峰值电压和直流阻断电压：均为600V，这是整流桥在反向截止时能够承受的最大电压值，超过此值可能会导致整流桥损坏。
四、工作原理
MB6S整流桥内部由四只整流二极管组成整流电路。当交流电输入时，根据交流电的周期变化，整流桥内部的二极管会依次导通和截止，从而将交流电转换成直流电。

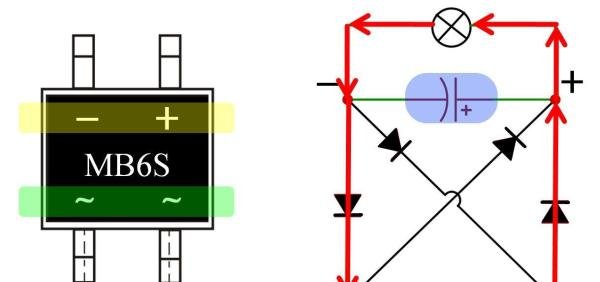

交流电压输入引脚：芯片表面标有波浪线的两只引脚为交流电压输入引脚，它们接收外部的交流电源输入。
直流电压输出引脚：另外两个引脚为直流电压输出引脚，它们输出经过整流后的直流电。

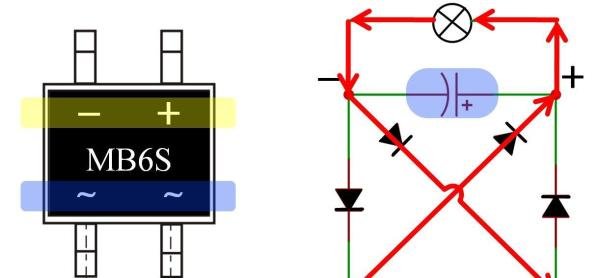

电路通路：当交流电处于某个半周期时，电流会通过一对二极管导通，产生正向电压输出；当交流电处于另一半周期时，电流会通过另一对二极管导通，同样产生正向电压输出。这样，在交流电压的每个半周期，输出端都会产生正向电压输出，最终经过滤波电容的处理，得到较为平滑的直流电压。
五、应用与注意事项
应用：MB6S整流桥芯片广泛应用于各种需要将交流电转换成直流电的电路中，如电源适配器、充电器、LED驱动电源等。
注意事项：
在使用MB6S整流桥时，应确保输入电压不超过其最大反向峰值电压和直流阻断电压，以避免损坏整流桥。
在输出端外接滤波电容时，应选择合适的电容值和类型，以获得理想的平滑直流电压输出。
在焊接和连接MB6S整流桥时，应注意引脚的对齐和焊接质量，以确保电路的稳定性和可靠性。
六、图片展示
通过以上介绍，我们可以对MB6S整流桥芯片有一个全面的了解。在实际应用中，我们可以根据具体需求选择合适的整流桥芯片，并遵循相关的使用注意事项，以确保电路的稳定性和可靠性。
